Коли смуги частот переходять у діапазон 7–24 ГГц, складність системи більше не залежить від окремих пристроїв.Натомість конструкція антени, вдосконалена упаковка та взаємодія між доменними системами стали ключовими змінними, що визначають межі продуктивності.

Переглядаючи технічні звіти щодо діапазону 6G FR3, випливає чіткий вододіл: галузь зв’язку переходить від конкуренція діапазонів частот до конкуренція можливостей системи.

В епоху 5G дебати зосереджувалися на тому, чи достатньо частоти нижче 6 ГГц, чи можна масштабувати міліметрові хвилі.Щодо 6G розмова принципово змінилася.Діапазон FR3, що охоплює 7–24 ГГц, перейшов у центр уваги не тому, що він ідеальний, а тому, що це єдиний реалістичний вибір, що збалансовує пропускну здатність, покриття та вартість.Проте цей баланс зосереджує майже всі системні проблеми в одній архітектурі.

Глибше розуміння стає зрозумілішим: справжня складність FR3 ніколи не полягала в самій частоті, а в повній реконструкції архітектури від антени до радіочастотного інтерфейсу до дизайну системи.Оскільки кількість антен зростає, фрагменти спектру, потужність і теплові обмеження звужуються, традиційний підхід до дискретних компонентів і модульної збірки досягає своєї межі.

Це вже не питання додавання додаткових PA або заміни фільтрів. Всю бездротову систему необхідно переробити з нуля. Це головне повідомлення звіту.

Основне повідомлення

Діапазон 6G FR3 (7–24 ГГц) забезпечує високу пропускну здатність бездротового зв’язку та розгортання користувацького обладнання завдяки гетерогенній інтеграції, що охоплює від антени до радіочастотного переднього кінця.

FR3: збалансований діапазон для продуктивності та вартості 6G

FR3 займає середину між суб-6 ГГц (FR1) і міліметровими хвилями (FR2), з унікальною стратегічною цінністю:

• Ширша смуга пропускання, ніж FR1, підтримує вищі швидкості передачі даних
• Краще розповсюдження, ніж FR2, зниження вартості розгортання
• Вмикає масивний MIMO для масштабованої ємності

FR3 необхідний для 6G, щоб забезпечити як високу пропускну здатність, так і реалістичну можливість розгортання.

Основні конфлікти: фрагментований спектр і зростаюча складність системи

FR3 створює серйозні проблеми на системному рівні:

• Розривні смуги та глобальна фрагментація спектру
• Співіснування стільникового зв’язку, Wi-Fi і супутникових систем
• Модуляція високого порядку та масивний MIMO вимагають надзвичайної лінійності та потужності
• Екстремальні обмеження простору антени в мобільних пристроях

Багатший спектр означає більшу складність, що вимагає повної перебудови радіочастотної архітектури.

Ключовий шлях: еволюція конечних елементів від дискретної інтеграції до системного рівня

У звіті визначено реструктуризацію FEM (Front-End Module) як основного рішення для FR3 із двома напрямками архітектури:

1. FR1-подібна архітектура (без формування променя)
– Проста структура, легка інтеграція
– Низьке посилення, високі внесені втрати

2. FR2-подібна архітектура (з формуванням променя)
– Вищий коефіцієнт підсилення системи (≈+3 дБ)
– Вища ефективність і менше енергоспоживання
– Більша площа та більша складність конструкції

FR3 еволюціонує від низькочастотного мислення до дизайну системи міліметрового діапазону.

Справжнє вузьке місце: антена, упаковка та спільна оптимізація системи

У звіті наголошується на критичному судженні: Успіх FR3 залежить від інтеграція антени та системи, а не продуктивність окремого пристрою.

Інтеграція антени як головне вузьке місце
Металевий каркас, задня кришка, рішення під дисплеєм
Спільне використання антени між FR1/FR2/FR3 стає необхідним
Нові технології AiD (Antenna-in-Display).

Втрата зв'язку та вставки
Втрати на шляху від антени до FEM: 0,5–3 дБ
Безпосередньо впливає на дизайн PA та бюджет системи живлення

Термічний тиск управління
Температура переходу PA наближається до 100°C
Розсіювання тепла стає обмеженням на рівні системи

Радіочастотні системи еволюціонували від чистого проектування схем до мультидисциплінарного проектування, що включає структуру, матеріали та теплодинаміку.

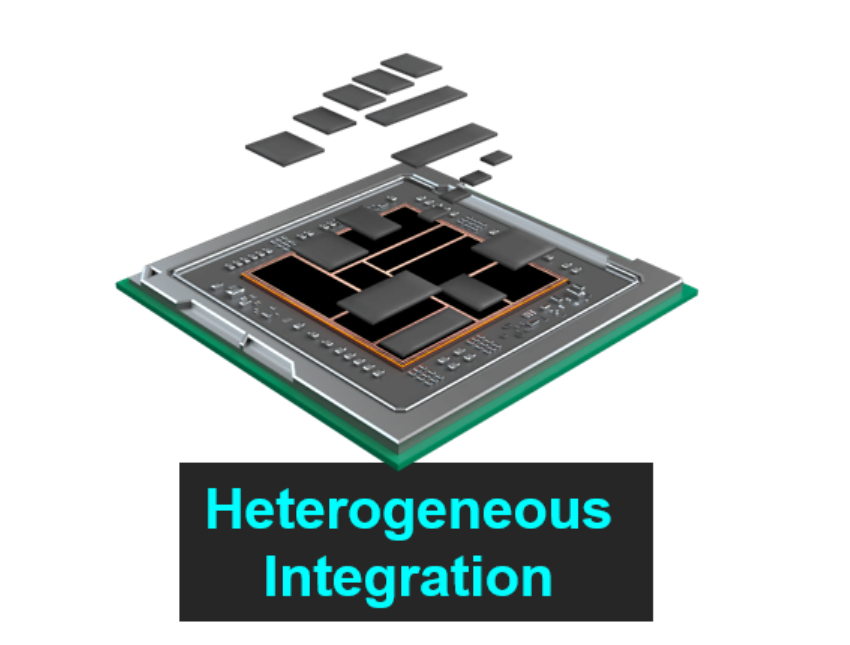

Остаточне рішення: гетерогенна інтеграція

Щоб вирішити ці проблеми, звіт вказує на гетерогенну інтеграцію як на єдиний життєздатний шлях.

Він охоплює всю систему:

• Активні пристрої: PA, LNA, beamformer
• Пасивні пристрої: акустичні фільтри, ІПД
• Матеріальні платформи: GaAs, GaN, CMOS, SiGe

Ключові тренди галузі:

• GaN-on-Si: баланс потужності та вартості
• Однокристальний FEM: більш висока інтеграція
• IPD: високоякісна пасивна інтеграція

FR3 — це не просто проблема діапазону частот. Це являє собою повномасштабну революцію в інтеграції системного рівня.
