Подвійний інтерфейс SPI для вбудованих графічних інтерфейсів

Завдяки підтримці подвійного SPI та 16-бітній глибині кольору дисплей може адаптуватися до змінних вимог щодо швидкості передачі даних, не змінюючи базову апаратну архітектуру.

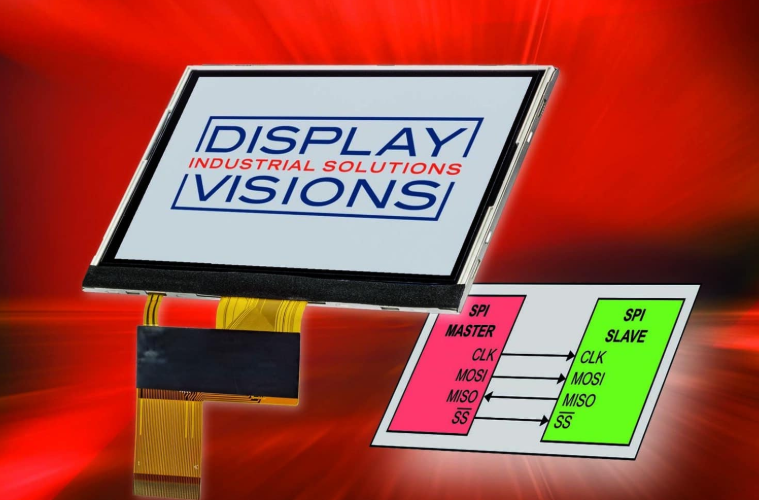

DISPLAY VISIONS представила EA TFT043 42SINN, 4,3-дюймовий кольоровий дисплей з інтерфейсом SPI, розроблений для вбудованих систем на основі мікроконтролерів.Задоволення зростаючого попиту на компактні, економічні модулі відображення, які можна інтегрувати безпосередньо в системи на основі мікроконтролерів.У багатьох вбудованих програмах розробники прагнуть збалансувати продуктивність, простоту підключення та ефективність використання простору, особливо в портативних пристроях, панелях керування та промисловому обладнанні, де простір на платі та доступність контактів обмежені.


Послідовний периферійний інтерфейс, або SPI, часто вибирається в таких конструкціях через його високу швидкість передачі даних, повний дуплексний зв’язок, низьку затримку та зменшені вимоги до проводки.Мінімізуючи кількість сигнальних ліній порівняно з паралельними інтерфейсами, SPI може спростити компонування друкованої плати та зменшити загальну складність системи.Інтегрована шина SPI в EA TFT043 42SINN може бути налаштована як 3-провідний, 4-провідний або подвійний інтерфейс SPI.Режим подвійного SPI забезпечує подвоєну швидкість передачі даних, дозволяючи розробникам адаптувати продуктивність зв'язку відповідно до потреб програми без зміни основного модуля дисплея.

Дисплей має роздільну здатність 480 на 272 пікселів і підтримує до 65 535 кольорів із глибиною кольору 16 біт.Ця специфікація дозволяє представити детальний графічний інтерфейс користувача, піктограми та інформацію про стан у вбудованих системах.Технологія IPS використовується для підтримки стабільної контрастності та відтворення кольорів під широкими кутами огляду.Крім того, підсвічування з номінальною яскравістю 1100 кд на квадратний метр забезпечує читабельність в умовах яскравого навколишнього освітлення, що може бути актуальним для зовнішнього середовища або сильно освітленого внутрішнього середовища.

З електричної точки зору дисплей працює від логічної напруги 3,3 В, тоді як для підсвічування потрібно приблизно 12 В при 60 мА.Зазначений діапазон робочих температур від мінус 20 градусів за Цельсієм до плюс 70 градусів за Цельсієм підтримує використання в промислових і напівпромислових умовах, де коливання температури необхідно враховувати під час проектування системи.
