Компактні плівкові конденсатори для промислового використання

Компактні запобіжні конденсатори X2 витримують високі напруги та контролюють шум у промислових приводах, системах зарядки електромобілів, лічильниках енергії та інших системах живлення.

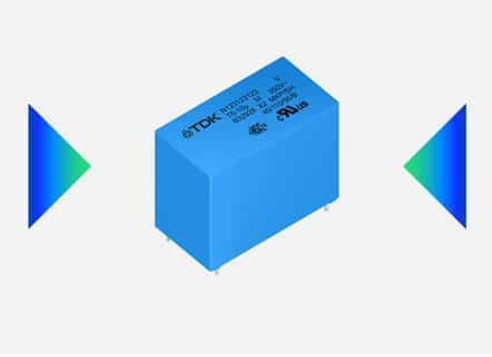

Корпорація TDK додала нові моделі до свого сімейства захисних плівкових конденсаторів X2 із серією B3292xU/V.Мета полягає в тому, щоб підтримувати вищу напругу, одночасно зменшуючи простір на платі в промислових і автомобільних конструкціях.Основні сфери застосування включають ємнісні джерела живлення та лічильники енергії, де важливі стабільна робота та компактні розміри.Вони також підходять для промислових приводів, які працюють під постійним електричним навантаженням.

Нові версії поставляються з компактними відстанями між проводами 15 мм і 22,5 мм.Вони охоплюють значення ємності від 47 нФ до 1,8 мкФ у цих менших розмірах.Конденсатори розраховані на 350 В змінного струму та можуть витримувати пікові імпульси напруги до 2,5 кВ відповідно до IEC 60384-14.Вони використовуються для придушення перешкод при підключенні послідовно до мережі живлення.

Серію можна використовувати в бортових зарядних пристроях і системах зарядки електромобілів, де потрібна надійність і відповідність стандартам безпеки.Фотоелектричні інвертори є ще одним ключовим напрямком, особливо в системах, які піддаються впливу різних умов навколишнього середовища.

У всьому діапазоні B3292xU/V відстань між проводами становить від 15 мм до 52,5 мм.Значення ємності коливаються від 47 нФ до 20 мкФ.Це дає розробникам гнучкість у виборі деталей на основі вимог до простору та електрики.

Серія пройшла випробування на THB при +85 °C, відносній вологості 85% і номінальній напрузі протягом 1000 годин, відповідаючи класу III, умовам випробувань B. Вони також відповідають вимогам AEC-Q200.Максимальна робоча температура становить +110 °C, що дозволяє використовувати його в умовах високої температури.

Ці конденсатори мають властивості самовідновлення та перевіряються при 1505 В постійного струму протягом двох секунд.Це допомагає підвищити довговічність під напругою.Інструменти проектування та моделі SPICE доступні для підтримки моделювання та інтеграції в нові проекти.
